дат басмас корычтан ясалган лапас кушылма буш фланг ягы шкаб ахыры фланг

Бер-берсенә кушылган фланг фланг тоташуның һәр ягы өчен ике торба компоненты, чүп үләне һәм иркен арткы фланг таләп итә.Иркен арткы фланг торба белән эретеп ябыштырылган чүп сабының тышкы диаметрына туры килә.Арткы фланг торбага эретеп ябыштырылмый, һәм ул әйләнергә мөмкин, бу флангларны монтажлау вакытында кирәк булганда аеруча файдалы.

Шулай ук, арткы фланг процесс сыеклыгы белән контактка кермәгәнгә, ул аз коррозив чыдам материалдан ясалырга мөмкин.Мәсәлән, процесс коррозив булса һәм торба дат басмас корыч булырга тиеш булса, ASTM A312 TP316Lдагы кебек, чүпнең ахыры шулай ук ​​SS 316L булырга тиеш;шулай да, арткы фланг арзанрак ASTM A105тан ясалырга мөмкин.

Бу кушылу ысулы эретеп ябыштырылган муен флангы кебек нык түгел, ләкин винтовка, розетка эретеп ябыштырудан өстен;шулай да, башкару кыйбатрак, чөнки ул тулы үтеп керү төймәсен эретергә һәм ике компонент таләп итә.

Stub End һәрвакыт Lap уртак фланг белән кулланылачак.

Бу фланг тоташулары түбән басымлы һәм критик булмаган кушымталарда кулланыла, һәм флангның арзан ысулы.
Датланмаган корыч торба системасында, мәсәлән, углерод корыч фланг кулланылырга мөмкин, чөнки алар торбадагы продукт белән контактта түгел.

Stub Ends барлык торба диаметрларында диярлек бар.ASME B.16.9 стандартында үлчәмнәр һәм үлчәмле толерантлык билгеләнде.MSS SP43-та җиңел авырлыктагы коррозиягә чыдам чыбыклы бетүләр (фитинглар) билгеләнгән.

• Торба тирәсендә әйләнү иреге каршы фланг болт тишекләрен тезүне җиңеләйтә.
• Торбадагы сыеклык белән контактның булмавы еш кына коррозиягә каршы торба белән арзан углерод корыч флангларын кулланырга мөмкинлек бирә.
• Тиз эри яки коррозияләнгән системаларда флангларны кабат куллану өчен коткарырга мөмкин.

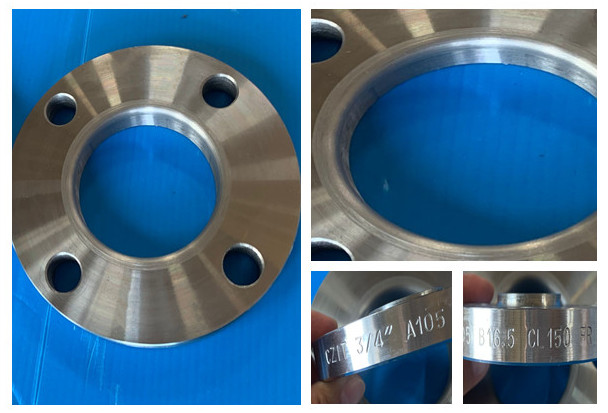

Продукциянең детальләре

1. Йөз
яссы йөз, Радиус иң мөһиме

2. Хаб белән яки хабсыз

3. Йөз бетү
Фланг йөзендәге бетү Арифметик уртача тупаслык биеклеге (AARH) белән үлчәнә.Ахыры кулланылган стандарт белән билгеләнә.Мәсәлән, ANSI B16.5 битнең бетүен 125AARH-500AARH (3.2Ra - 12.5Ra) диапазонында күрсәтә.Башка бизәкләр рекустта бар, мәсәлән, 1,6 Ра макс, 1,6 / 3.2 Ра, 3.2 / 6.3Ра яки 6.3 / 12.5Ра.3.2 / 6.3Ra диапазоны иң еш очрый.

Маркировка һәм төрү

• Eachәр катлам өслекне саклау өчен пластик пленка куллана

• Барлык дат басмаган корыч фанера корпусы белән тутырылган.Зуррак зурлыктагы углерод фланг фанера паллет белән тутырылган.Яисә үзенчәлекле төрү.

• Сату билгесе сорау буенча ясарга мөмкин

• Продукциягә маркалар ясарга яки бастырырга мөмкин.OEM кабул ителде.

Тикшерү

• UT тест

• ПТ тесты

• MT тест

• Диаметр тесты

Тапшырганчы, безнең QC командасы NDT тестын һәм үлчәм инспекциясен оештырачак. Шулай ук ​​TPI кабул итегез (өченче як инспекциясе).

Производство процессы
